可應急反洗井K341封隔器

一、概述：

為了提高壓裂、防砂施工效果，現在很多井都采用一趟管柱分層方式進行，普遍采用的管柱結構是K344封隔器配合水力錨、噴砂器、滑套等工具完成，在現場使用中，常常遇到因K344封隔器解封造成施工失敗的情況，甚至會造成卡鉆事故。分析原因是因為K344封隔器座封必須保持一定節流壓差才能維持不解封。所以當施工到后期，地層壓力增大到一定程度，節流產生的壓差不足以支撐K344封隔器擴張密封時，封隔器就會自己失效，從而造成施工失敗。

二、可應急反洗井K341封隔器特點：

K341封隔器吸收了K344封隔器擴張密封的特點，在密封方式上具有同K344封隔器相同的特性—密封壓力大，密封效果隨泵壓增大而增大，對套管內徑及形狀有較大適應性的特點。K341有別于K344的特點是一擴張密封腔加入關閉機構，使座封時獲得的座封力不釋放，保證了封隔器擴張系統不會泄壓解封?？蓱狈聪淳腒341封隔器又多了一個可以應急反洗井的功能。因此在分層壓裂、分層防砂施工時是一種較為合理的管柱組配。

三、工作原理：

可反洗井K341封隔器是利用液壓原理，將入井液從座封進液口泵入打開單向閥進入擴張膠筒內，膠筒內是一個密閉空間，隨壓力增大，座封膠筒增大，擠漲在套管上起到封隔作用，達到額定座封壓力停泵后，單向閥關閉，膠筒內座封壓力不能釋放，當中心管壓力大于座封壓力時，單向閥可以再次打開接收壓力，封隔器成為一種更加密封的狀態。當施工完畢或者需要應急反洗井時，液體從環空進入推動反洗井閥打開，實現反洗井，施工時，封隔器解封銷釘一直處于不受力狀態，當上提管柱，中心管上移剪斷解封銷釘，泄壓機構打開，封隔期膠筒內的液體得以釋放而解封。

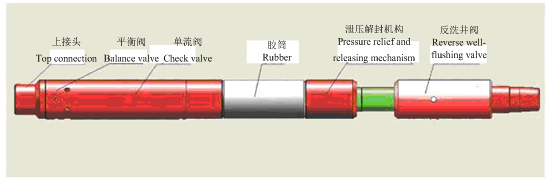

在多層施工時，多個封隔器配合使用，存在下部封隔器環空受力，結果一是打開反洗井閥，攜砂液進入底部油層，結果二是密封膠筒受力使封隔器解封，對于這兩點可能該封隔器都有機構可以消除，一是反洗井閥有平衡機構可以抵消掉來自上面的壓力，二是，在上部有平衡機構使壓力平衡保證解封銷釘只在上提管柱時起作用。見結構示意圖：

四、技術參數： Technical parameters:

本公司有較強開發設計能力，可以根據特殊要求進行產品設計。
